| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SIMO BLOWER |
| إصدار الشهادات: | CE |
| رقم الموديل: | 5-12 |
بشكل رئيسي لتلبية متطلبات انبعاثات الغبار لمعدات تنقية غازات العادم من فرن القوس الكهربائي ، وتحسين بيئة ورشة العمل ،لضمان أن تركيز الغبار في منطقة عمل الفرن الكهربائي يتوافق مع المعايير الصحية للمؤسسات الصناعية، ويمكن أيضا أن تستخدم في مناسبات مختلفة مع نفس المتطلبات الوظيفية.

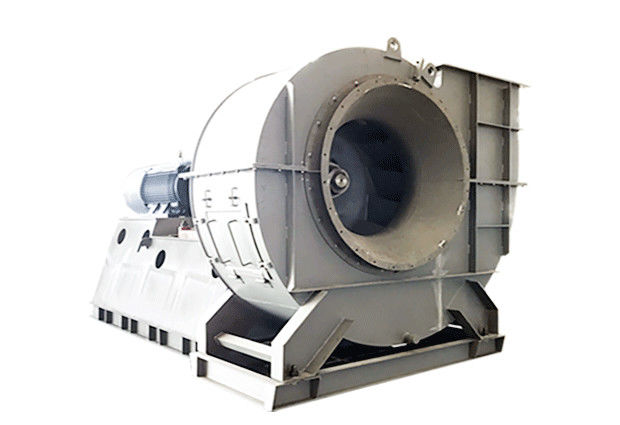

مروحة الطرد المركزي من السلسلة 5-12 هي نسخة محسنة من مروحة الطرد المركزي المتوسطة الضغط من السلسلة 5-11.
لديها تدفق إخراج أكبر من سلسلة 5-11. كما تستخدم لنقل مجموعة متنوعة من الغازات الشائعة والمواد الصلبة في المجال الصناعي،كائن التطبيق هو بالضبط نفس ما هو عليه المروحة 5-11 سلسلة.
أساسا نظام السرير المداخلة السوائل، الصرف الصادر من الدخان، تجفيف المواد، جامع الغبار الصناعي / نظام التصفية، إزالة الكبريت من غاز الدخان، إزالة النترات من غاز الدخان،الهواء المضغوط من الغلاية الصناعية، خط إنتاج الأسمنت، جهاز استرداد حرارة النفايات الصناعية، صناعة مسحوق المعادن (آلة الصناعة) ، إنتاج الكوكس (أفران الكوك) ، إلخ.مناسب بشكل خاص لظروف مختلفة قاسية مثل درجة حرارة عالية، الارتداء والتآكل.
1قادرة على إخراج ضغط مغادرة أعلى مع توفير تدفق غاز أكثر مع ضوضاء أقل. عملية مستقرة في درجات حرارة أعلى.
2يمكن تعيين سرعة المروحة بمرونة من خلال مطابقة قطرات المراوح المختلفة لجعل المروحة تعمل في أعلى نقطة كفاءة وتقليل هدر الطاقة.
3يتم توفير أدلة انزلاق المحرك لسهولة تشديد الحزام للحد من فقدان الطاقة بسبب هبوط الحزام.
4يتم الاحتفاظ بمحفظة المحامل لمواقع تركيب أجهزة استشعار درجة الحرارة والاهتزاز ، لسهولة تثبيت جهاز مراقبة تشغيل المروحة.
5. استخدم المزلق السائل ، ليس من الضروري فتح غطاء المحامل لاستبدال وملء الزيت.يتم تزويد غطاء المحامل بنوافذ مراقبة لمراقبة سهلة لجودة ومخزون زيت التشحيم.
6يستخدم المدار المنزلي أغلاق ميكانيكي متاهة تصميم زيت فريد ضد التسرب في الداخل فتحة تهوية في الجزء العلوي،إزالة إمكانية تسرب الزيت بالكامل في غطاء المحامل.
7يتم إزالة الجهد الداخلي الناتج أثناء اللحام ، مما يضمن أن الجهد الداخلي لا يخضع للانزلاق والشقوق.
8يتم تعريض الدفة لمعايير عالية من تصحيح التوازن الديناميكي لضمان عمل ثابت للمروحة.
9بعد الانتهاء من الإنتاج ، يتم اختبار جميع المنتجات لقيم التشغيل والاهتزاز للعمل الموثوق به.
| رقم السلسلة | السلسلة 5-12 | اختيار الميزة | |||||
|
|
عادي | مضاد للتآكل | مقاومة للاستعمال | درجة حرارة عالية | مضاد للانفجار | ملاحظات | |
| الأداء | قطر الدفع | 400-3300ملم | |||||
|
|
سرعة الدوران | 1000-3550 دورة في الدقيقة | |||||
|
|
نطاق الضغط | 742-4483Pa | |||||
|
|
نطاق التدفق | 2065-67803 متر3/ساعة | |||||
| الهيكل | نوع الشفرة | إلى الوراء، مستقيم، نوع الطائرة | |||||
|
|
دعم الدفع | SWSI ((عرض واحد ، مدخل واحد) ، DWDI ((عرض مزدوج ، مدخل مزدوج) ، نوع المبالغة | |||||
|
|
طريقة التشحيم | تزيين حمام الزيت، تزيين الدهون، تزيين محطة الزيت | يمكن تحديدها | ||||
|
|
طريقة التبريد | تبريد الهواء، تبريد المياه، تبريد الزيت | يمكن تحديدها | ||||
| وضع القيادة | محرك مباشر، محرك ربط، محرك حزام | يمكن تحديدها | |||||
| تكوين الغازات | درجة حرارة الغاز | عادي | طلب العميل | طلب العميل | ≥ 250 درجة مئوية | طلب العميل | |
|
|
الغاز الخصائص | غاز نظيف | غازات تآكل | غبار الجسيمات | غازات ذات درجات حرارة عالية | غاز قابل للاشتعال، غاز متفجر | |
| تكوين النظام | علامة السيارات | العلامة التجارية الصينية الشهيرة، ABB، سيمنز، WEG الخ | يمكن تحديدها | ||||
|
|
محرك الدفع | فولاذ الكربون عالي الجودة | FRP، الفولاذ المقاوم للصدأ، الغطاء المطاطي | طبقة مقاومة للاستعمال أو غطاء مقاوم للاستعمال، رقعة سيراميكية | فولاذ سبائك عالي الجودة عالي الحرارة | FRP ، سبيكة الألومنيوم | يمكن تحديدها |
|
|
مخروط مدخل الهواء | فولاذ الكربون عالي الجودة | FRP، الفولاذ المقاوم للصدأ، الغطاء المطاطي | فولاذ الكربون عالي الجودة | فولاذ الكربون عالي الجودة | فولاذ الكربون عالي الجودة | يمكن تحديدها |
|
|
الغلاف | فولاذ الكربون عالي الجودة | FRP، الفولاذ المقاوم للصدأ، الغطاء المطاطي | فولاذ الكربون عالي الجودة | فولاذ الكربون عالي الجودة | فولاذ الكربون عالي الجودة | يمكن تحديدها |
|
|
ضامن الهواء | فولاذ الكربون عالي الجودة | FRP، الفولاذ المقاوم للصدأ، الغطاء المطاطي | فولاذ الكربون عالي الجودة | فولاذ الكربون عالي الجودة | فولاذ الكربون عالي الجودة | يمكن تحديدها |
|
|
العمود الرئيسي | فولاذ الكربون عالي المقاومة، الفولاذ الهيكلي | يمكن تحديدها | ||||
|
|
محامل | ZWZ، SKF، FAG، NSK | يمكن تحديدها | ||||
|
|
غطاء محمل | الحديد الزهري | |||||
|
|
محاور الأساس | GB799-1988 | |||||
| أجزاء الخيار | إطار قاعدة النظام، شاشة حماية، صامت، مدخل ومخرج اتصالات مرنة، مدخل ومخرج عداد الاطراف، ضامن الهواء، عامل الكهرباء، امتصاص الصدمة، ربط الحجاب الحاجز،ربط السائل، غطاء مطر المحرك، مستشعر درجة الحرارة، مستشعر الاهتزاز، بداية ناعمة، عاكس، محرك كهربائي خاص، جهاز مراقبة النظام. | ||||||
